吸收塔的剪切要求
吸收塔的剪切要求
一、引言

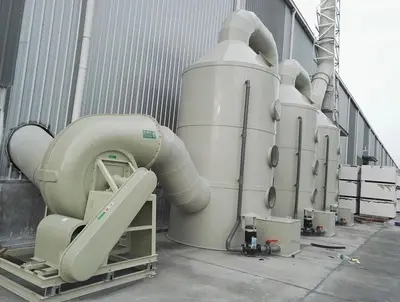

在工業氣體處理和環保工程中，吸收塔扮演著至關重要的角色。它們通過氣液兩相的接觸，實現氣體的凈化、污染物的去除以及有用組分的回收。為了確保吸收塔在這些過程中的高效運行，其結構設計和材料選擇必須滿足一系列的嚴格要求。本文將詳細探討吸收塔的剪切要求，包括設計標準、力學性能、材料選擇、加工工藝、質量控制以及維護檢修等方面，旨在為工程師和技術人員提供全面的指導和參考。
二、吸收塔的基本概述
### 1. 定義與用途
吸收塔是一種利用氣體與液體之間的接觸來進行傳質操作的設備。它廣泛應用于化工、石化、電力、冶金等行業，主要用于氣體的凈化（如去除有害氣體、異味等）、污染物的治理（如脫硫、脫硝等）以及有價值組分的回收（如天然氣、氫氣的提純等）。
### 2. 類型與結構
吸收塔的類型多種多樣，根據氣液接觸方式的不同，可分為填料塔、板式塔、噴淋塔等。填料塔內填充有各種形式的填料，以增加氣液接觸面積；板式塔則通過多層塔板來實現氣液之間的逐級接觸；噴淋塔則通過噴嘴將液體霧化噴出，與上升的氣體進行接觸。不同類型的吸收塔在結構和性能上各有***點，適用于不同的工況條件。
三、吸收塔的剪切要求
### 1. 設計標準與規范
吸收塔的設計和制造需遵循一系列嚴格的標準和規范，以確保其安全性和可靠性。這些標準包括《鋼制壓力容器》（GB150）、《鋼制化工容器設計基礎規定》（HG/T20580）、《鋼制焊接常壓容器》（NB/T47003.1-2009）等。此外，還需符合《固定式壓力容器安全技術監察規程》（TSG R0004-2009）等相關法規的要求。這些標準和規范對吸收塔的設計、制造、檢驗和驗收等方面提出了明確的要求。
### 2. 材料選擇與力學性能
#### 2.1 基本要求
吸收塔的材料選擇應基于工作環境的具體要求，包括溫度、壓力、腐蝕性介質等因素。所選材料必須具備足夠的強度和韌性，以滿足吸收塔在復雜工況下的安全運行需求。
#### 2.2 常用材料
常見的吸收塔材料包括碳鋼、不銹鋼、合金鋼、玻璃鋼等。碳鋼具有******的機械性能和加工性能，成本較低，廣泛應用于一般工況下的吸收塔制造；不銹鋼則具有******的耐腐蝕性和高溫性能，適用于腐蝕性較強或溫度較高的工況；合金鋼通過調整合金元素的含量，可顯著提高材料的強度和韌性，滿足***殊工況的需求；玻璃鋼則因其輕便、耐腐蝕等***點，在一些***定場合也有應用。
#### 2.3 力學性能指標
不同材料的吸收塔需滿足相應的力學性能指標。例如，對于碳鋼吸收塔，其抗拉強度、屈服強度、延伸率等指標需符合GB150等標準的要求；對于不銹鋼吸收塔，則需重點關注其耐腐蝕性和高溫性能。此外，對于***型或重要工況下的吸收塔，還需進行詳細的力學分析，以確保其在各種載荷組合下的安全性。
### 3. 結構設計與***化
#### 3.1 結構形式
吸收塔的結構形式需根據具體工況和使用需求進行選擇。常見的結構形式包括圓柱形、球形等。圓柱形吸收塔具有結構簡單、制造方便等***點，廣泛應用于各類工況；球形吸收塔則具有較***的受力性能，適用于高壓工況。同時，還可根據需要設置不同的內部構件，如填料層、除霧器等，以提高吸收塔的性能。
#### 3.2 強度計算
在結構設計中，需對吸收塔進行全面的強度計算。這包括筒體的厚度計算、封頭的選擇與計算、法蘭的連接與密封等。筒體的厚度計算需考慮工作壓力、溫度、材質等多個因素，確保筒體具有足夠的強度和剛度；封頭的選擇與計算則需根據不同的工藝需求和工況條件進行，常見的封頭形式包括橢圓形封頭、半球形封頭等；法蘭的連接與密封則需確保連接處的強度和密封性，防止介質泄漏。
#### 3.3 穩定性校核
除了強度計算外，還需對吸收塔進行穩定性校核。這包括臨界應力的計算、穩定性參數的確定等。臨界應力是衡量吸收塔在外力作用下是否會發生失穩的重要指標，其計算需考慮材料的力學性能、結構形式、載荷條件等多個因素；穩定性參數則用于評估吸收塔的整體穩定性，確保其在復雜工況下的安全運行。
### 4. 加工工藝與質量控制
#### 4.1 加工工藝
吸收塔的加工工藝對其性能和質量具有重要影響。常見的加工工藝包括切割、卷制、焊接、組裝等。切割工藝需確保切口平整、無毛刺，避免對材料造成損傷；卷制工藝則需控制***曲率和角度，確保筒體的圓度和直線度；焊接工藝是吸收塔制造中的關鍵環節，需選擇合適的焊接方法和材料，確保焊縫的質量和力學性能；組裝工藝則需確保各個部件之間的配合精度和連接強度。
#### 4.2 焊接工藝
焊接是吸收塔制造中的主要連接方式。焊接工藝的選擇需根據材料的焊接性能、結構形式、厚度等因素進行。常見的焊接方法包括手工電弧焊、埋弧焊、氣體保護焊等。在焊接過程中，需嚴格控制焊接電流、電壓、速度等參數，確保焊縫的成型美觀、無缺陷。同時，還需進行焊后熱處理等工序，以消除焊接應力、提高焊縫的力學性能。
#### 4.3 質量控制措施
為確保吸收塔的質量和性能，需采取一系列質量控制措施。***先，在原材料采購環節，需對材料進行嚴格的檢驗和驗收，確保材料的質量符合標準要求；其次，在加工過程中，需加強工藝控制和質量檢查，及時發現并處理質量問題；***后，在產品出廠前，需進行全面的檢驗和試驗，包括外觀檢查、尺寸測量、壓力試驗、氣密性試驗等，確保產品符合設計要求和客戶期望。
### 5. 檢驗與驗收
#### 5.1 外觀檢查
外觀檢查是對吸收塔外部質量的直觀評估。檢查內容包括但不限于：塔體表面是否光滑平整、無明顯劃痕或凹陷；焊縫是否成型美觀、無裂紋或氣孔；防腐涂層是否均勻一致、無脫落或起泡現象；標識和標簽是否清晰完整等。外觀檢查不僅關注產品的美觀性，更重要的是發現潛在的質量問題或缺陷，以便及時進行處理。
#### 5.2 尺寸測量
尺寸測量是對吸收塔幾何尺寸的***檢測，以確保其符合設計圖紙和技術協議的要求。測量內容包括但不限于：塔體直徑、高度、壁厚等總體尺寸；接管位置、直徑、壁厚等細節尺寸；法蘭尺寸、螺栓孔位置等連接部位的尺寸。尺寸測量需使用專業的測量工具和設備，如游標卡尺、千分尺、經緯儀等，確保測量數據的準確性和可靠性。
#### 5.3 壓力試驗
壓力試驗是檢驗吸收塔強度和密封性的重要手段。試驗前需制定詳細的試驗方案，包括試驗壓力、升壓速度、保壓時間等參數，并根據實際工況選擇合適的試驗介質（如水、空氣等）。在試驗過程中，需逐步升高壓力至設計壓力或更高（但不超過材料允許的***壓力），并觀察塔體各部位是否有變形、滲漏等異?，F(xiàn)象。同時，還需記錄試驗數據和異常情況，以便后續分析和處理。若發現問題應及時泄壓并進行處理修復，直至重新試驗合格為止。壓力試驗不僅驗證了吸收塔的強度和密封性還為其后續的安全運行提供了有力保障。
#### 5.4 氣密性試驗
氣密性試驗是檢查吸收塔在工作狀態下是否存在泄漏的重要手段。試驗時需向塔內充入一定壓力的氣體（如空氣或氮氣），并使用肥皂水或其他檢漏劑涂抹在焊縫、法蘭等可能泄漏的部位，觀察是否有氣泡產生以判斷是否存在泄漏。此外還可使用專業的氣質譜檢漏儀進行定量檢測以提高檢測的準確性和可靠性。氣密性試驗需嚴格按照相關標準和規范進行操作并記錄相關數據以便后續分析和處理。
#### 5.5 其他輔助檢查
除了上述主要檢查項目外還可根據實際情況進行其他輔助檢查以全面評估吸收塔的質量和性能。例如可使用超聲波探傷儀對焊縫進行無損檢測以發現內部缺陷；使用硬度計對材料進行硬度測試以確保其符合力學性能要求；使用金相顯微鏡對材料進行微觀組織分析以評估其冶煉和加工工藝的質量等。這些輔助檢查可提供更全面的數據支持以便更準確地評估吸收塔的質量和性能。
### 6. 維護與檢修
#### 6.1 定期檢查與維護
為了確保吸收塔的長期穩定運行和延長其使用壽命，定期的檢查和維護是必不可少的。定期檢查的內容包括但不限于：塔體的外觀檢查（如腐蝕情況、變形程度等）；焊縫的檢查（如裂紋、氣孔等缺陷）；防腐涂層的檢查（如脫落、起泡等現象）；內部構件的檢查（如填料層、除霧器等部件的磨損情況）；以及密封件的檢查（如法蘭墊片的老化情況等）。通過定期檢查可以及時發現并處理潛在的問題和隱患，避免故障的發生和發展。
在維護方面，應根據吸收塔的實際運行情況和使用環境制定相應的維護計劃。例如對于易腐蝕的部位可定期涂刷防腐涂料以增強其耐腐蝕性能；對于易磨損的部件可定期更換或修復以保持其******的工作狀態；同時還需定期清洗塔體內部以去除積聚物和污垢，保持其清潔和暢通。通過有效的維護措施可以確保吸收塔的正常運行和延長其使用壽命。
#### 6.2 常見故障與處理方法
在吸收塔的運行過程中可能會出現各種故障和問題。下面列舉一些常見的故障及其處理方法：
- **泄漏**：泄漏是吸收塔常見的故障之一，可能是由于法蘭連接處松動或密封件損壞引起的。處理方法是緊固法蘭連接螺栓或更換密封件以確保連接處的密封性。
- **堵塞**：堵塞可能是由于物料中的雜質或長期積累導致的。處理方法是清除堵塞物或?qū)ο到y(tǒng)進行反沖洗以恢復通暢性。
- **腐蝕**：腐蝕是由于介質中的腐蝕性成分導致的塔體材料損壞。處理方法是對腐蝕部位進行修復或更換受損部件并考慮改善防腐措施以減緩腐蝕速度。
- **效率下降**：效率下降可能是由于填料層老化、污染或流體分布不均等原因引起的。處理方法是更換老化的填料、清洗污染的部件或調整流體分布以提高傳質效率。
#### 6.3 安全注意事項
在吸收塔的維護和檢修過程中安全是***要考慮的因素。以下是一些安全注意事項：
- 在進入吸收塔內部進行檢查或維修前必須確保塔內無壓力且已排空介質以避免發生意外事故。
- 在進行動火作業前必須進行充分的吹掃和置換以確保塔內無可燃氣體殘留降低火災風險。
- 在吊裝作業時必須使用合適的吊具和索具確保吊裝過程的安全平穩并避免發生碰撞事故。
- 在高空作業時必須佩戴安全帶等防護裝備防止墜落事故的發生。
- 在接觸腐蝕性介質時必須穿戴防護服、眼鏡和手套等個人防護用品避免對皮膚和眼睛造成傷害。
遵守以上安全注意事項可以有效降低維護和檢修過程中的安全風險保障工作人員的生命安全和身體健康。
